电缆沟敷设是一项系统性工程，需从设计、施工到验收全过程严格把控，确保电缆运行安全可靠。以下是结合规范与实践总结的详细步骤及关键控制点。

一、设计阶段：科学规划，源头保障

1. ‌路径选择与结构设计‌

• 避开化学腐蚀、高温熔融金属溢流区及重载车辆频繁通行路段；

• 电缆沟净宽根据电缆数量确定，一般为0.6~1.2m，深度不低于1.0m；

• 沟底设置不小于0.5%的排水坡度，并设集水坑或连接排水系统。

2. ‌防水与防火设计‌

• 采用抗渗等级不低于P6的防水混凝土结构；

• 穿越防火分区处设置防火隔板或阻火包，厚度≥240mm，耐火时间≥3h。

3. ‌支架与分层布置设计‌

• 支架宜采用热镀锌角钢，水平间距≤1.5m，垂直间距≤2.0m；

• 电缆分层由上至下：高压电力电缆 → 低压电力电缆 → 控制电缆 → 通信电缆，层间净距≥100mm。

二、施工阶段：规范作业，过程受控

1. ‌土建施工流程‌

• 测量放线 → 基槽开挖 → 浇筑混凝土垫层 → 模板支设 → 浇筑侧墙与底板 → 预埋支架铁件 → 回填土夯实。

• 关键控制点：基槽开挖后及时验槽，避免基底暴露时间过长导致扰动。

2. ‌支架安装‌

• 支架应做防腐处理，固定采用预埋件焊接或膨胀螺栓，严禁气割开孔；

• 最上层支架距沟顶≥150~200mm，最下层距沟底≥50~100mm。

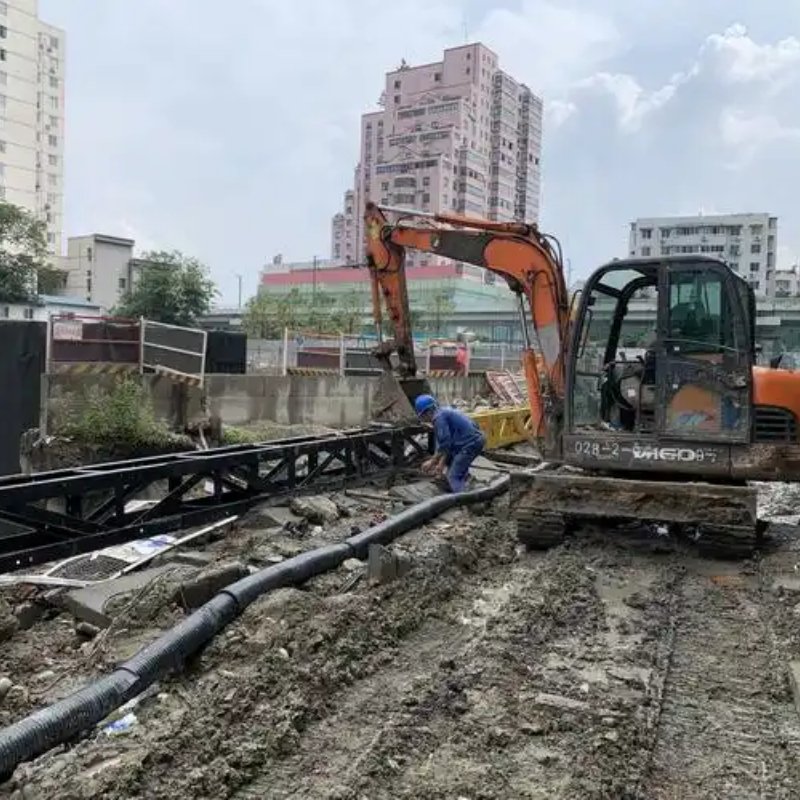

3. ‌电缆敷设操作‌

• 敷设前检查电缆外观无损伤、封端严密，测试绝缘电阻≥1000MΩ/km；

• 采用人工或机械牵引敷设，牵引速度≤15m/min，侧压力≤3kN/m；

• 电缆转弯处弯曲半径≥15倍电缆外径（交联聚乙烯绝缘）；

• 分层敷设顺序：先下层后上层，先里侧后外侧，电力与控制电缆分开排列。

4. ‌固定与防护‌

• 垂直或倾斜＞45°的电缆在每个支架上固定；

• 使用非磁性卡箍，防止形成闭合铁磁回路（尤其适用于交流单芯电缆）；

• 接头处预留足够余量，安装于专用接线盒内并密封防水。

三、验收阶段：全面检验，确保达标

1. ‌外观与资料检查‌

• 检查电缆排列是否整齐、无交叉扭曲，固定点牢固；

• 核查施工记录、隐蔽工程验收单、材料合格证等文件齐全。

2. ‌电气性能测试‌

• 测量主绝缘电阻，应符合GB 50168-2018标准要求；

• 对重要线路进行直流耐压试验或局部放电检测。

3. ‌防水与防火验收‌

• 进行24小时闭水试验，确认无渗漏；

• 检查防火封堵是否严密，阻火包填充密实，无空隙。

4. ‌标识与盖板安装‌

• 电缆首端、末端、分支处及接头位置设置标志牌，标明编号、型号、走向；

• 盖板平整牢固，接缝处打密封胶，低洼处设排水孔防积水。

四、关键控制点汇总表
