老旧电缆更换指南：

更换原因：

电缆绝缘老化，存在安全隐患

用电负荷增加，原有电缆容量不足

电缆"卡脖子"问题影响供电可靠性

减少线路跳闸，提高供电质量

施工准备：

制定详细施工方案和安全措施

办理停电手续，设置安全警示

准备专业工具和设备，如热缩工具、专用压接设备

对作业人员进行安全和技术培训

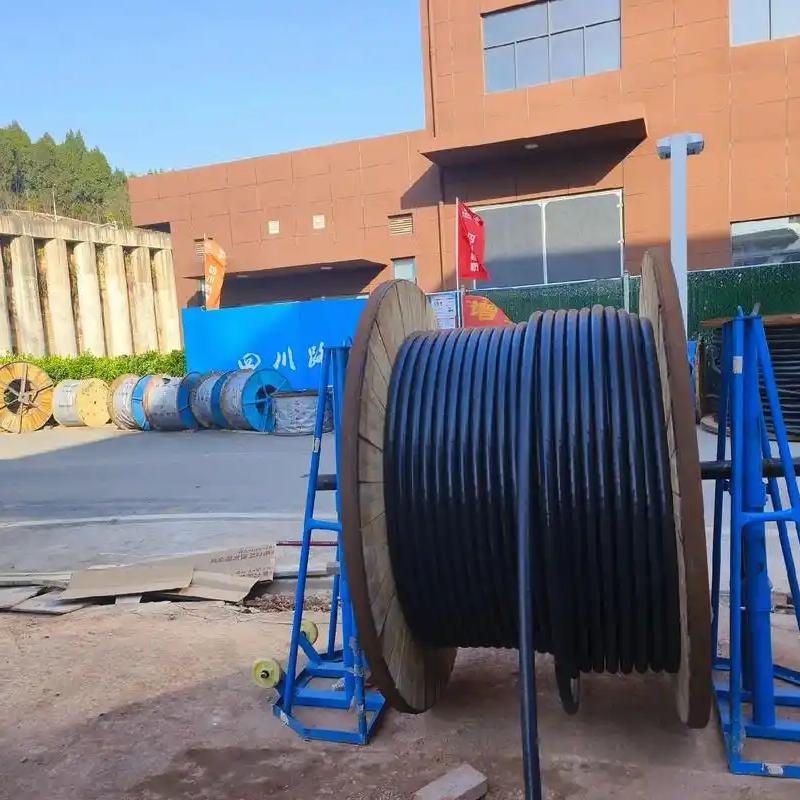

施工流程：

停电验电并做好接地保护

拆除旧电缆，清理电缆沟

按设计要求敷设新电缆

制作电缆终端接头，确保误差控制在毫米级

进行电缆试验和接引

恢复被拆除的建筑墙体、电缆保护管和防火设施

技术要求：

新电缆规格需满足用电需求，如将LGJ-75更换为LGJ-240

电缆终端制作必须精准，绝缘处理要达标

电缆相序标记要准确无误

高空作业需搭设安全脚手架

安全措施：

夜间作业需加强照明和安全监护

复杂环境施工需人工识别开断电缆

恶劣天气下做好防滑、防暑措施

严格遵守操作规程，确保施工质量

资质要求：

施工单位需具备电力施工总承包二级或机电安装工程专业承包二级及以上资质

部分项目要求输变电工程专业承包三级及以上资质

项目经理需具备机电工程专业建造师资格

需办理安全生产许可证

项目管理：

合理安排工期，如颐和山庄小区项目计划工期45天

制定详细进度计划，确保按时完工

加强质量监督，做好验收工作

部分复杂项目如发电站电缆更换需分区段实施

后续维护：

定期巡视检查新敷设电缆

针对投运时间长的新旧线路加强监测

建立电缆设施档案，记录更换时间和技术参数

为迎峰度冬等用电高峰做好保障准备

电力电缆的工作原理是传输和分配大功率电能的电缆产品，包括1-500KV及以上各种电压等级，各种绝缘类型的电力电缆。电力电缆主要由导线、绝缘层、屏蔽层和保护层四部分组成。

铠装电力电缆的铠装金属层可以增加电缆的机械强度，提高防侵蚀能力，是为易受机械破坏及极易受侵蚀的地区而设计的电缆。铠装类型包括钢带铠装（一般是双层钢带铠装）和细钢丝铠装。

低压铠装电力电缆适用于各种敷设方式，特别适用于岩石地区的直埋敷设。低压铜芯聚氯乙烯绝缘电缆在空气中（环境温度40°C）的长期允许工作温度为65°C，可敷设在室内、电缆沟、管道内及地下。

船用电力电缆是一种特种电线电缆，主要用于江河湖海中各种船舶、水上平台、口岸等的供电、控制、通信。乙丙橡皮绝缘船用电力电缆适用于河海各种船舶及海上石油平台等水上建筑物的动力、照明和一般控制装置，额定电压为0.6/1Kv，长期允许工作温度85°C。

电力电缆在分电站中使用属于三相五线制，其中三条线路分别代表A、B、C三相，另一条是中性线N或PEN。PEN线是将线路中的导线与大地连接的线路，通常用裸导线。

电缆在公共安全中扮演着关键角色，主要体现在以下几个方面：

电力保障与基础设施稳定：电缆是电力传输的核心媒介，医院、商场等公共场所依赖稳定供电保障正常运行，尤其医院需确保医疗设备如MRI、手术室设备的电源稳定性。

安全防护功能：现代电缆如矿物质绝缘防火电缆、低烟无卤电缆具有高耐火等级和抗老化能力，在火灾等紧急情况下能有效阻止火势蔓延，减少有毒气体释放，保障人员疏散安全。

监测预警能力：安全监护电缆能实时监测电气系统运行状态，在漏电、短路等异常情况发生时迅速反馈信号并发出警报，为应急处置争取宝贵时间。

公共设施安全保障：电缆的规范安装和维护直接关系到公共安全，如学校附近高压电缆分接箱的不合理安置会构成安全隐患，需及时整改。

防范犯罪活动：电缆盗窃行为不仅造成经济损失，更严重威胁公共安全，相关案例表明破坏电力设备将面临法律严惩。

智能化安全管理：智慧电缆线路系统通过24小时实时监控和智能预警，实现无人巡检和秒级响应，大幅提升城市供电安全水平。

特殊环境适应性：光伏电缆等特种电缆能在恶劣环境下稳定工作，确保太阳能系统等清洁能源设施的安全运行，促进可持续发展。

智能电网中电缆的关键作用体现在以下几个方面：

传输媒介与骨干支撑：电缆是智能电网中电力传输的核心载体，包括铜电缆因其优异的导电性能、低电阻率、耐高温抗氧化能力和较长的使用寿命，成为智能电网建设的核心元素之一。

抗干扰保障：屏蔽电缆通过在电缆外加屏蔽层形成抗外界电磁干扰能力，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体等优异性能，确保智能电网中设备正常工作，被称为智能电网中的"刚需选手"。

配电网结构增强：智能电网配电网结构增强后，电缆作为关键组成部分，大幅提高了供电能力和供电可靠性，满足分布式电源、智能家电、电动汽车的广泛应用需求。

通信与数据传输：智能电网通信柜作为电缆管理系统，为通信设备、网络设备和电力监控设备提供物理保护，同时通过模块化设计实现线缆集中管理，确保数据高效传输和设备稳定运行。

支持新能源整合：超导电缆和高压直流(HVDC)电缆等特种电缆能够以最小线路损耗进行长距离电力传输，帮助整合偏远地区的可再生能源，如风能、太阳能等，促进清洁能源消纳。

智能化管理支持：电缆系统配合实时监控传感器、预测性维护系统和自动化控制，实现对电网状态的实时监测和智能调控，提升操作效率和安全可靠性。

基础设施支撑：电缆附件作为高低压电缆实现电力传输的组成部分，起到尤为关键的作用，为环保安全的输电系统提供保障，特别是在城市电网和电源端输出方面。

随着智能电网向更加智能化、数字化方向发展，电缆技术也在不断创新，如双层绝缘屏蔽控制电缆在产品结构、制作工艺、产品性能等方面实现了创新，更好地满足智能电网发展的需求。

电缆防火阻燃包含阻燃、耐火、低烟无卤三大技术维度，分为产品通则标准、燃烧试验方法标准、强制燃烧性能分级标准，是建筑消防、电力工程选型与验收的核心依据。

一、核心现行国家标准

GB/T 19666‑2019《阻燃和耐火电线电缆或光缆通则》（推荐性）

电缆防火阻燃基础产品标准，定义阻燃、耐火、无卤低烟代号；划分 ZA/ZB/ZC/ZD 成束阻燃等级、NHA/NHB 耐火等级；规定材料、结构、标识要求；耐火电缆要求同时具备阻燃性能。

GB/T 18380 系列电缆火焰条件下燃烧试验方法，用于测试单根、成束电缆火焰蔓延，判定 ZA‑ZD 阻燃等级，考核炭化高度、延燃情况。

GB/T 19216 系列（等同 IEC 60331）耐火电缆线路完整性试验，模拟火焰、冲击、喷淋工况，考核火灾状态电缆能否持续通电，是耐火性能判定核心试验标准。

GB 31247‑2014《电缆及光缆燃烧性能分级》（强制性国标，消防验收必用）把电缆燃烧性能分为 A、B1、B2、B3 级，不只看是否延燃，增加热释放、产烟量、燃烧滴落物、烟气毒性、腐蚀性指标，高层建筑、地下空间、人员密集场所必须满足该分级要求。

工程配套规范 GB50217‑2018《电力工程电缆设计标准》、GB51348‑2019《民用建筑电气设计标准》，规定不同场所电缆选型、桥架敷设、防火封堵要求。

二、阻燃等级体系（两套体系不可混淆）

1）GB/T19666‑2019 成束阻燃 ZA/ZB/ZC/ZD（从高到低）

ZA 阻燃 A 类：非金属体积≥7L/m，供火 40min，密集大截面电缆桥架、竖井；

ZB 阻燃 B 类：非金属体积≥3.5L/m，供火 40min；

ZC 阻燃 C 类：非金属体积≥1.5L/m，供火 20min，建筑项目最常用；

ZD 阻燃 D 类：非金属体积≥0.5L/m，供火 20min，少量细电缆，现已少用。

判定：燃烧后炭化高度≤2.5m，无持续延燃、离火自熄。

2）GB31247‑2014 燃烧性能 A/B1/B2/B3（强制消防分级）

A 级（不燃）：几乎不发热不起火，代表矿物绝缘电缆；

B1 级（难燃）：低热量释放、低烟、低滴落，高层、地下、医院优先选用；

B2 级（可燃）：普通阻燃，普通建筑使用；

B3 级（易燃）：无阻燃能力，工程禁止使用。

附加指标：滴落物 d 等级、烟气毒性 t 等级、腐蚀性 a 等级，人员密集场所优先选 d0、t0、a1。

三、耐火性能技术标准

依据 GB/T19666‑2019、GB/T19216：

NHB（B 级耐火）：750‑800℃，90min 单纯火焰；

NHA（A 级耐火）：950‑1000℃，90min； 附加工况代号： NJ（火焰 + 机械冲击）、NS（火焰 + 水喷淋）、NJS（火焰 + 冲击 + 喷水），地铁、隧道选用。

合格判定：试验全程施加额定电压，不短路、不击穿，熔断器不熔断，保持线路完整。

0.6/1kV 及以下耐火电缆导体必须为铜导体，依靠云母带耐火层实现耐火能力，耐火电缆本身要求具备阻燃性能。

四、无卤低烟技术标准

无卤 W、低烟 D、低毒 U，适用于密闭、人员密集场所：

无卤：燃烧卤酸气体释放量符合 GB/T19666，不产生大量腐蚀性卤化氢；

低烟：烟密度透光率达标，保障火灾逃生能见度；

低毒：燃烧烟气毒性指数满足要求，降低中毒窒息风险。 型号示例：WDZB‑YJY无卤低烟 B 级阻燃电力电缆。

五、工程应用关键要点

阻燃≠耐火：阻燃 = 离火自熄，阻止火势蔓延；耐火 = 火灾中维持通电，消防泵、应急照明等消防回路必须用耐火电缆，不能用阻燃电缆替代。

标识核查：电缆外皮应印刷型号、阻燃 / 耐火代号、执行标准。

敷设配套：防火阻燃电缆不等于系统防火，桥架、穿墙楼板必须配套防火封堵；耐火电缆严禁过度弯折，防止云母耐火层破损失效。

验收：既要核对 ZA/ZB/ZC/NH 产品等级，同时核查 GB31247 燃烧性能分级检测报告。

电缆在现代化城市中扮演着关键角色，主要体现在以下几个方面：

城市基础设施的"神经网络"：电缆为城市提供电力传输的基础支撑，在摩天大楼、地下隧道、数据中心等城市核心设施中形成电力网络，确保城市正常运行。远东电缆等企业为深圳等现代化城市的高层建筑、国际机场、地铁系统等提供电力保障。

交通系统的电力保障：电缆为城市交通系统提供电力支持，如地铁系统使用高等级阻燃线缆保障近千万乘客出行安全，深中通道等超级工程使用耐腐蚀、抗海洋环境的特种电缆。

能源与算力基础设施的支撑：电缆在核电站、数据中心等关键设施中发挥重要作用。如大亚湾核电站使用核级电缆确保安全运行，深圳阿里、电信数据中心等项目依赖电缆为数字化转型提供底层连接。

公共场所的安全保障：在医院、商场等人流密集场所，电缆承担着稳定供电任务，需要满足防火、防爆等安全要求，并确保医疗设备、照明和空调等系统的正常运行。

城市运维的技术支撑：现代电缆技术如交联聚乙烯绝缘材料、矿物质绝缘防火电缆等提高了城市电力系统的安全性和可靠性。城镇电缆局放在线监测系统等创新技术实现了对电缆状态的实时监测和故障预警。

绿色与智能化发展方向：随着城市可持续发展需求，电缆产业正向绿色、低碳、环保方向发展，研发新能源电缆产品，并融入智能家居建设，满足智慧城市发展需求。

电缆作为现代化城市不可或缺的基础设施，通过持续的技术创新和应用拓展，为城市的高效运转和可持续发展提供坚实支撑。

电缆维护技巧包括定期检查外观、保持清洁、正确安装与固定、避免过载和不当弯曲、监测电气性能和环境条件、及时处理接头问题以及建立维护记录等。

具体而言，应关注电缆是否有磨损、老化或裂纹，确保连接端口牢固且无腐蚀，保持电缆表面清洁，避免过度拉伸或压缩，定期测试绝缘电阻和导电性能，注意环境温湿度影响，选择合适弯曲半径，并定期记录维护情况以延长电缆使用寿命。

耐火电缆的关键技术包括：

安全环保阻燃耐火电缆结构设计体系，解决了行业难题，填补了国内空白

特殊耐火材料应用：

云母带耐火层（耐火金云母带、合成云母带等）

特种合金护套，耐火温度可达950/180min（优于常规750/90min标准）

关键技术创新：

燃烧仿真系统，可对电缆成束燃烧情况进行准确预测

原材料光谱图检验标准，确保原材料品质

生产挤塑模具发明与生产工艺优化

新型阻燃、耐火电缆结构设计

防火防爆技术：

电缆接头防火防爆装置设计

可承受高压电缆接头瞬间高温的防火材料

电缆隧道消防关键技术应用

多功能预警系统：

异型铜芯设计，集成测温测损传感功能

实现电缆结构和温度、应力、断路的可寻址预警功能一体化

特殊工艺技术：

辐照交联尼龙应用

硅橡胶、氟塑料等高性能绝缘材料应用

交联聚乙烯绝缘技术

性能优化：

卤素含量控制在0.1%以下

透光率达80%

成束燃烧高度控制在2.5m以内

抗腐蚀等级达Class A（ISO9223）

电缆在数据安全中发挥着多重关键作用，主要体现在以下几个方面：

物理安全保障：铠装电缆的机械保护层能有效抵御外部物理损害，如重物压迫、机械挤压和撞击，防止电缆在繁忙工业环境中受损，从而保障数据传输的物理安全。

降低故障率：良好的电缆管理布局可以减少电缆间的干扰和物理损坏，降低数据传输过程中的故障风险，确保数据完整性和可用性。

防止未授权访问：电缆管理作为数据中心基础设施的重要组成部分，通过合理布局和保护措施，可以防止未授权的物理接触，降低数据泄露风险。

提升能源效率：合理的电缆布局可以减少电缆电阻，降低能耗，间接提高数据中心的能源效率和稳定性，为数据安全提供更可靠的运行环境。

抵御环境威胁：铠装电缆能一定程度防止老鼠和害虫咬嚼，避免因动物破坏导致的数据传输中断或安全问题。

支持关键基础设施安全：海底光缆作为全球数据交流的大动脉，其安全保护已成为国家战略重点，通过国家援助升级等措施确保关键数字基础设施的安全。

维护数据中心可维护性：良好的电缆管理布局便于维护人员快速定位和解决问题，缩短故障响应时间，降低数据安全事件的影响范围和持续时间。

电缆作为数据传输的物理载体，其安全性直接关系到整个数据生态的安全，是数据安全治理体系中不可或缺的组成部分。

工业电缆使用指南

一、基本分类与选型

电线与电缆界定：芯数较少、直径较小且结构简单的称为电线；裸电线无绝缘层，其他统称电缆。

按导体截面积：分为大电线和小电线，绝缘电线称为布电线。

电缆分类标准：包括类别、绝缘类型、内护层、特征及外护层等。

特殊场景选型：

高温环境(工业加热、汽车发动机)：聚四氟乙烯(PTFE,260℃)、硅橡胶(-60至200℃)、氟橡胶(-40至250℃)

低温环境(极地科考、冷藏)：改性PVC、聚氨酯(-60至80℃)、氟化乙烯丙烯(FEP,-60至200℃)

化学腐蚀环境(化工厂、污水处理)：PTFE、聚偏二氟乙烯(PVDF)、氯磺化聚乙烯(CSM)

电磁干扰环境(变电站、工业自动化)：屏蔽电缆如RVVP、DJYPVP

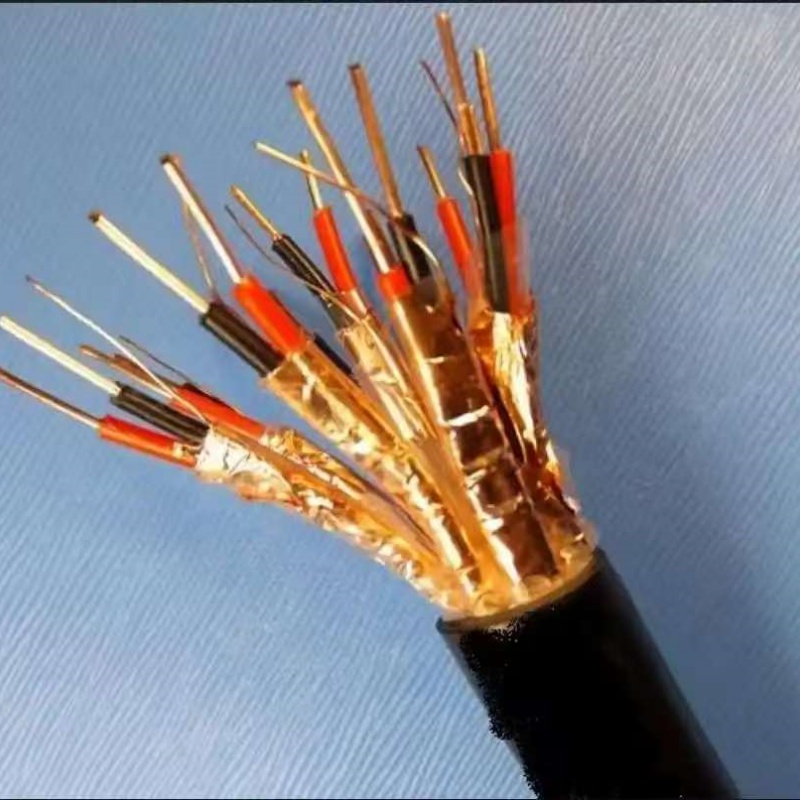

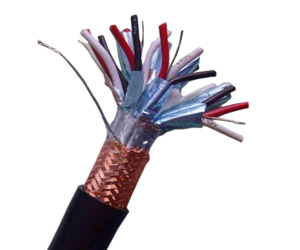

二、控制电缆使用要点

基本构造：由导体、绝缘层、屏蔽层(如有)、护套组成

选择原则：

明确功能需求：耐高温、耐油、防水、抗干扰等

规格型号：根据电压等级、电流大小、线芯数量和截面选择

材质结构：绝缘材料决定耐压、耐腐蚀特性，屏蔽层增强抗干扰能力

质量认证：选择正规厂家产品，确保符合国家标准和"CCC"认证

三、安装与维护

安装规范：

避免过度弯曲、扭曲或机械损伤

保持适当弯曲半径(一般不小于电缆外径15倍)

确保固定牢靠，防止振动和磨损

拖链电缆需考虑频繁移动场景，选择耐磨、耐油、耐弯曲结构

维护保养：

定期检查外观：观察破损、老化、变色或腐蚀迹象

接头检查：重点检查接头松动、氧化或接触不良，定期紧固

绝缘电阻测试：定期进行，确保绝缘性能良好

温度监测：避免长时间超温运行导致加速老化

环境管理：保持运行环境干燥，防止水汽侵入

四、特殊电缆应用

预分支电缆：

适用范围：住宅楼、办公大楼、宾馆、医院等配电系统

特点：主干线无接头，连续性好，减少故障点

使用特性：工作温度PVC电缆70℃、XLPE电缆90℃

焊接电缆：

导体选择：铜导体适用于高功率场景，铝导体适用于低功率场景

绝缘层：橡胶绝缘适用于户外或恶劣环境，PVC绝缘适用于一般工业环境

护套：聚乙烯护套轻便柔软，尼龙护套耐磨抗拉伸

工业以太网接插件：

IP20和IP67规格适用于不同环境

传输速度高可达10GB/秒

支持免工具接线技术，减少现场装配时间

五、系统规划与故障排查

网络拓扑选择：根据设备布局选择线形、树形或环形拓扑

电缆距离限制：如DeviceNet中A型不超过30米，B型可达400米

终端电阻设置：网络首尾各放置一个终端电阻，稳定信号

设备配置：确保每个节点有唯一ID，使用专业配置工具进行设置

电磁兼容性：采取屏蔽措施，减少信号衰减和干扰

电力电缆防火阻燃技术主要包括以下几个方面：

结构设计技术：

导体采用绞合结构，外绕包双层云母带防火层

绝缘线芯绞合后绕包双层云母带防火层

采用双层护套结构，内层为无卤低烟聚烯烃料，外层为热塑性防火聚烯烃

绝缘层内壁设置凹槽填充惰性气体，提升散热和阻燃性能

采用加强钢丝设计提高抗拉性能

十字形硅橡胶抗压条结构兼具抗震和防火功能

材料应用技术：

无卤低烟聚烯烃护套材料，具有阻燃、高机械强度特点

热塑性无卤防火聚烯烃护套料防止火焰燃烧

合成云母带作为耐火层，提高防火性能

阻燃绝缘材料层和硅橡胶外护套

环保型耐高温阻燃及防火高分子橡胶绝缘材料

特殊场景应用技术：

高压电缆在隧道、综合管廊等场景必须选用阻燃电缆

中性点非有效接地方式的电缆线路需严格隔离措施

高温环境需选用耐高温阻燃电缆

针对已敷设非阻燃电缆，可采用阻燃包带、防火涂料、防火隔板等补救措施

性能特点：

高温燃烧情况下保持优良绝缘性能

能在高温火焰中连续运行

减少有毒烟气释放，提高火灾安全性

延长电缆使用寿命

具备抗拉、抗震、耐腐蚀等特性

这些技术广泛应用于石油、石化、高层建筑、地铁、发电厂、核电站、隧道等重要场所，确保火灾情况下电力传输安全，减少人员伤亡和财产损失。

电缆在现代社会中扮演着不可或缺的角色，其重要性主要体现在以下几个方面：

基础设施支撑：电缆如同城市的"血管"和"神经"，是电力传输和信息通信的基础设施。从家庭照明到工业生产，从城市电网到通信网络，都依赖电缆提供能源和信息传输。

经济发展保障：电缆支撑着所有经济活动和社会生活。工业生产、交通运输、建筑工程、现代农业、科研创新等领域都离不开电缆的连接和传输功能。

城市美化与环境改善：地下电缆铺设减少了空中杂乱的电线和电杆，减少了空气污染，提升了城市环境美观，同时节约了空间，减少了噪音和电磁辐射。

技术发展推动：随着5G、物联网、智能电网等新技术的发展，电缆行业迎来新的增长点。特种电缆在新能源领域(如光伏电缆、风力发电电缆、新能源汽车高压线缆)的需求大幅增加。

安全可靠性：现代电缆通过材料创新和工艺改进，具有更好的绝缘性能、耐久性和安全性。防鼠防白蚁等特种电缆能够有效应对生物侵害，确保系统稳定运行。

能源效率提升：高压电缆能够高效传输电能，减少能源损耗；光纤电缆提供高速、大容量的数据传输，满足现代社会对信息速度和容量的需求。

社会服务保障：电缆广泛应用于医疗、教育、公共安全等社会服务领域，确保这些基础设施的正常运行，提高人民生活质量。

随着技术进步和能源转型，电缆行业正朝着高性能、智能化和可持续发展方向迈进，2024年市场规模预计将超2万亿元，继续在现代社会中发挥关键作用。

钢芯铝绞线作为现代电力传输系统中不可或缺的关键材料，凭借其独特的结构设计和卓越的性能特点，在国内外电力工程建设中得到了广泛应用。这种由铝线和钢线巧妙绞合而成的复合导线，不仅完美结合了铝的良好导电性和钢的高强度特性，还在经济性、可靠性和环境适应性方面展现出显著优势，为电力系统的安全稳定运行提供了坚实保障。

钢芯铝绞线的结构设计体现了科学性与实用性的完美结合。从内部结构看，该导线采用"钢芯铝绞"的复合结构，中心是钢芯，外部由多股铝线通过绞合方式紧密缠绕在钢芯周围。这种设计充分发挥了两种材料的优势：钢芯主要起增加机械强度的作用，使导线具有足够的抗拉强度和抗张能力，能够承受自身重量、风力荷载、冰雪覆盖等多种外部作用力；而外部的铝绞线则主要负责传送电能，利用铝良好的导电性能，确保电流传输的高效率。这种"刚柔并济"的结构设计，使钢芯铝绞线既具备了必要的机械强度，又保持了良好的导电性能，满足了架空输电线路对导线的双重要求。

从技术标准来看，钢芯铝绞线的型号表示方法经历了从简单到规范的发展过程。根据国家标准GB/T1179-2008的规定，钢芯铝绞线的型号主要分为JL/G1A、JL/G1B、JL/G2A、JL/G2B和JL/G3A等几类。其中，G1A和G1B代表普通强度钢线，G2A和G2B代表高强度钢线，G3A则代表特高强度钢线。这种分类方式便于根据不同工程需求选择合适强度的导线。值得注意的是，钢芯铝绞线的型号表示方法在2008年标准更新后发生了变化，以JL/G1A-240/30型钢芯铝绞线为例，在GB/T1179-2008标准中表示为JL/G1A-240/30，而在之前的GB/T1179-1983标准中则表示为LGJ-240/30。这种标准化进程反映了我国电力行业技术水平的不断提升和完善。

钢芯铝绞线在高电压输电线路中应用广泛，特别是在解决路径有限条件下的多回路架设问题方面发挥了重要作用。由于输电线路路径资源有限，不可能在同一路径上架设多条线路，工程技术人员创新性地采用了"同塔并架"技术，即在同一个路径上、同一套铁塔上挂设多条导线，使得一条线路相当于架设了多条线路。以我国500KV的高压输电线路为例，大多采用挂四条导线的方式，这种架线方式大大提高了输电走廊的利用率，节约了宝贵的土地资源。对于更高电压等级的线路，如220KV、500KV、800KV甚至1000KV的超高压线路，我国则普遍采用挂四条或六条导线的方式，进一步提升了输电效率和经济效益。

钢芯铝绞线之所以成为电力行业的首选材料，源于其多方面的技术优势和特点。首先，该导线具有结构简单、架设与维护方便的特点，降低了施工难度和后期维护成本。其次，钢芯铝绞线的线路造价相对较低，相比其他类型的导线具有明显的经济性优势。第三，该导线传输容量大，能够满足现代电力系统对大容量输电的需求。第四，钢芯铝绞线特别有利于跨越江河、山谷等特殊地理条件的敷设，能够适应复杂多变的自然环境。此外，该导线还具有良好的导电性能和足够的机械强度，抗拉强度大，允许放大的塔杆距离，这些特点共同构成了钢芯铝绞线的综合优势，使其广泛应用于各种电压等级的架空输配电线路中。

随着电力技术的不断进步，钢芯铝绞线的制造和应用也在持续创新。最新的技术发展体现在1000平方毫米大截面钢芯铝绞线的研发与应用上。这项技术将依托宁东—山东660千伏直流输电工程开展项目实施，相关单位开展了一系列科研工作，综合考虑电磁环境、机械性能、杆塔荷载、经济性等多重因素，认为在大容量输电工程中采用1000平方毫米钢芯铝绞线具有多方面优势，可以显著减少工程本体投资、降低运营成本，是实现"两型三新"输电线路建设、实施资产全寿命周期管理、推动资源节约型、环境友好型社会建设的具体体现。这一创新成果代表了钢芯铝绞线技术的最新发展方向，为未来更高电压等级、更大容量输电提供了技术支撑。

钢芯铝绞线与普通铝绞线相比，在性能和适用性上有着明显区别。普通铝绞线（型号用"LJ"表示）属于裸导线，完全由铝材制成，虽然具有良好的导电性，但机械强度相对较低。而钢芯铝绞线（简称"LGJ"）则通过内部钢芯的加强作用，大大提高了导线的机械强度和抗拉能力，使其能够适用于更长跨距、更复杂环境的输电线路。在实际应用中，根据不同的电压等级，导线的横截面积也有所不同。例如，目前在500千伏输电线路中，一般使用LGJ-400/35型号的导线，其中L代表铝线，G代表钢芯，J代表绞线，400表示铝部分的截面积为400平方毫米，35表示钢部分的截面积为35平方毫米。这种精确的规格设计确保了导线在不同电压等级下的最优性能表现。

从使用环境来看，钢芯铝绞线展现出广泛的适应性和可靠性。该导线不仅适用于常规的架空输电线路，还能够应对各种恶劣环境和特殊地理条件。在敷设方面，钢芯铝绞线允许的弯曲半径根据不同规格有所差异，额定电压0.6/1KV电缆外径小于25mm者，应不小于4D；外径大于25mm者，应不小于6D；而对于额定电压为10(12)KV的电缆，弯曲半径应不小于20D（其中D为电缆的实际外径）。这些技术参数确保了导线在各种敷设条件下的安全性和可靠性。此外，钢芯铝绞线的长期允许工作温度根据绝缘材料的不同也有所差异，聚氯乙烯及聚乙烯绝缘为70℃，而交联聚乙烯绝缘则可达90℃，这种特性使其能够适应不同负荷条件的电力传输需求。

展望未来，随着全球电力需求的持续增长和新能源的大规模接入，钢芯铝绞线技术将继续创新发展，以适应更高电压等级、更大容量、更远距离的输电需求。新材料的应用、新工艺的引入以及智能化监测技术的融入，将进一步提升钢芯铝绞线的性能和可靠性，为构建坚强、智能、绿色的现代电力系统提供更加坚实的技术支撑。钢芯铝绞线作为电力传输的"血脉"，必将在未来的能源互联网建设中发挥更加重要的作用，推动电力行业向更高效、更环保、更可持续的方向发展。

煤矿用阻燃电缆作为矿山安全生产的重要保障材料，在煤矿井下复杂恶劣的环境中扮演着至关重要的角色。这些特殊设计的电缆不仅能够满足电力传输和通信需求，更能在极端条件下保持稳定性能，有效预防火灾事故的发生，为矿工的生命安全筑起一道坚实的防线。

煤矿用阻燃电缆的定义与特性

煤矿用阻燃电缆是指专门用于煤矿井下的各类电缆，包括电力电缆、控制电缆、通信电缆等。根据煤炭行业标准《煤矿用阻燃电缆》的规定，这些电缆均具备优异的阻燃性能，能够在火灾情况下有效阻止火焰蔓延，为人员疏散和灭火救援争取宝贵时间。

煤矿用阻燃电缆具有以下几个显著特性：

• 阻燃性：电缆在明火燃烧后能够自动熄灭，不会持续燃烧或蔓延火焰

• 耐油性：能够抵抗矿井环境中常见的油污腐蚀

• 抗冲击性：具有良好的机械强度，能够承受井下设备运行时的冲击和振动

• 抗撕性：护套材料具有优异的抗撕裂性能，延长电缆使用寿命

• 防潮防水：特殊结构设计确保电缆在潮湿环境中保持稳定性能

煤矿用阻燃电缆的分类与型号

煤矿用阻燃电缆根据用途和结构特征可分为多种类型，每种类型都有其特定的型号和适用场景。

按用途分类

1. 矿用电力电缆：用于传输电能，包括MVV、MYJV等型号，适用于固定敷设或移动敷设场合

2. 矿用控制电缆：如MKVV系列，用于控制监控回路及保护线路

3. 矿用通信电缆：如MHYV系列，用于矿井通信和信号传输

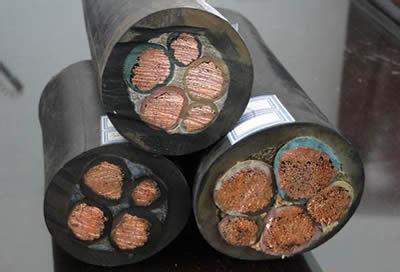

4. 矿用移动橡套软电缆：如MY、MYP系列，用于各种移动采煤设备

5. 采煤机用电缆：如MC、MCP系列，专门为采煤机设计

6. 电钻用电缆：如MZ、MZP系列，用于井下电钻电源连接

型号命名规则

煤矿用阻燃电缆的型号遵循严格的命名规则，通常由八部分组成：

• 第一部分：系列代号"M"（煤字的拼音首字母）

• 第二部分：使用特性代号（C-采煤机用，D-低温环境用，M-帽灯用，Y-采煤设备用，Z-电钻用）

• 第三部分：结构特征代号（B-编织加强，J-带监视线芯，P-非金属屏蔽，PT-金属屏蔽等）

• 第四部分：材料特征代号（E表示弹性体材料）

• 第五部分：额定电压（KV）

• 第六部分：动力线芯数标称截面积

• 第七部分：地线芯数标称截面积

• 第八部分：辅助线芯数标称截面积

例如，MCP-0.66/1.14 35011044表示采煤机屏蔽橡套软电缆，额定电压0.66/1.14KV，动力线芯3×50mm²，地线芯1×10mm²，控制线芯4×4mm²。

煤矿用阻燃电缆的技术特点

结构设计特点

煤矿用阻燃电缆采用特殊结构设计，确保在恶劣环境中的可靠性：

• 绝缘材料：多采用弹性体材料或聚乙烯，具有良好的电气绝缘性能和机械强度

• 护套材料：通常使用阻燃聚氯乙烯或氯丁橡胶，具备阻燃、耐油、抗腐蚀特性

• 屏蔽层：部分型号采用金属屏蔽或编织屏蔽，提高抗干扰能力

• 铠装层：部分电缆采用钢丝或钢带铠装，增强抗侧压和抗冲击能力

性能指标

根据MT818-1999等行业标准，煤矿用阻燃电缆需满足以下性能要求：

• 阻燃性能：符合GB/T 18380.3-2008阻燃电缆试验要求

• 电气性能：绝缘电阻≥100MΩ·km，工频耐压试验通过

• 机械性能：具备良好的抗拉强度、抗撕裂性和耐磨性

• 环境适应性：能在-20℃~+65℃温度范围内正常工作

• 弯曲性能：敷设时弯曲半径符合规定，确保安装灵活性

创新型煤矿用阻燃电缆

随着煤矿开采技术和安全要求的提高，新型煤矿用阻燃电缆不断涌现，为矿山安全生产提供更强保障。

预分支型MY矿用电缆

预分支型MY矿用阻燃电缆是一种创新产品，由MY型主线和支线通过分支连接体构成。这种设计具有以下优势：

• 减少现场接头数量，降低施工难度和安全风险

• 分支接头采用高导电性能的退火扁圆形铜连接体，确保接触良好

• 连接体使用阻燃氯化聚乙烯胶，具有良好的绝缘性能

• 提高配电系统的安全性、可靠性和施工效率

特殊环境专用电缆

针对煤矿井下特殊环境，开发了多种专用电缆：

• MHY系列通信电缆：用于井下通信和监控系统

• MKVV系列控制电缆：适用于控制监控回路及保护线路

• 铠装通信电缆MHY32：用于竖井或斜井的主信号传输

• 加强型MHJYV电缆：具有更好的抗拉强度，适用于复杂地质条件

煤矿用阻燃电缆的应用与重要性

煤矿用阻燃电缆广泛应用于各类矿井设备和系统中，其重要性体现在以下几个方面：

安全保障

阻燃电缆能有效防止因电缆故障引发火灾事故，减少瓦斯爆炸风险，为矿工生命安全提供保障。在井下高温、易燃环境中，阻燃性能直接关系到矿难发生的可能性。

系统可靠性

高质量的阻燃电缆确保电力和控制系统的稳定运行，避免因电缆故障导致的生产中断，提高矿山生产效率和经济效益。

环境适应性

煤矿用阻燃电缆针对井下特殊环境设计，能够抵抗潮湿、油污、机械冲击等不利因素，保证在各种恶劣条件下的正常工作。

监控与通信保障

矿用通信电缆为井下监控系统和通信网络提供可靠传输通道，是实现矿井自动化、智能化的基础保障。

煤矿用阻燃电缆的选择与维护

选择要点

选择煤矿用阻燃电缆时需考虑以下因素：

• 适用环境：根据矿井条件选择适合的电缆类型和防护等级

• 电压等级：确保电缆额定电压与系统匹配

• 敷设方式：固定敷设或移动敷设选择不同结构的电缆

• 安全认证：必须选择有煤安标志认证的正规产品

安装与维护

• 安装规范：严格按照安装规范进行敷设，避免过度弯曲或机械损伤

• 定期检查：定期检查电缆外观和性能，及时发现潜在问题

• 环境控制：保持电缆工作环境干燥、清洁，避免有害物质侵蚀

• 及时更换：发现老化、损伤或性能下降的电缆应及时更换

发展趋势与前景

随着煤矿智能化、自动化水平的不断提高，对煤矿用阻燃电缆的要求也越来越高。未来发展趋势主要包括：

1. 高性能化：开发更优异的阻燃材料和结构，提高电缆的安全性和可靠性

2. 智能化：集成传感器和监测功能，实现电缆状态实时监控

3. 环保化：采用无卤阻燃材料，减少电缆对环境的污染

4. 轻量化：通过新材料和新工艺减轻电缆重量，便于运输和安装

5. 标准化：完善行业标准，规范产品质量和测试方法

结语

煤矿用阻燃电缆作为矿山安全生产的重要保障材料，其重要性不言而喻。随着煤矿开采技术和安全要求的不断提高，煤矿用阻燃电缆也将不断创新和发展。选择合适的阻燃电缆，严格按照规范进行安装和维护，对于预防煤矿事故、保障矿工生命安全、提高矿山生产效率具有至关重要的意义。未来，随着新材料、新技术的不断应用，煤矿用阻燃电缆将为煤矿安全生产提供更加坚实可靠的保障。

铝芯电缆作为电力传输领域的重要材料，近年来随着国家"以铝节铜"战略的深入推进，在配电网建设和改造中发挥着越来越重要的作用。这种以铝为主要导电材料的电缆，凭借其独特的性能特点和经济效益，在电力系统中占据了重要地位。

铝芯电缆的规格型号多样，主要包括BLV、YJLV、YJLV22、VLV、VLV22等。这些型号根据绝缘材料、保护层结构和用途的不同，适用于各种电力传输场景。其中，BLV代表铝芯聚氯乙烯绝缘电线，适用于低压配电系统；YJLV为铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，具有较高的耐热性能；YJLV22和VLV22则是在前两种基础上增加了钢带铠装层，提高了机械保护能力，适用于需要更高防护要求的场合。按线芯数量划分，铝芯电缆有单芯、两芯、三芯、四芯、五芯及多芯等多种规格；按导体截面积则从1.0平方毫米到800平方毫米不等，能够满足不同电流负荷的需求。

从性能特点来看，铝芯电缆具有多方面的优势。首先，在重量方面，铝芯电缆的重量仅为铜芯电缆的40%，这一特性使其在施工和运输过程中能够显著降低成本，特别是在长距离输电和大型工程项目中，轻量化的优势尤为明显。其次，从经济性能考量，铝的价格约为铜的1/4，考虑到铝的密度仅为铜的1/3，在同等电气性能下，铝芯电缆的成本远低于铜芯电缆，可节省约50%以上的材料费用，这对于降低电网建设投资具有重大意义。

铝芯电缆的抗氧化和耐腐蚀性能也值得称道。铝在空气中与氧反应迅速生成致密的氧化膜，能够有效防止进一步氧化，这一特性使铝导线成为高电压、大截面、大跨越架空输电的理想选择。在国家"以铝节铜"战略背景下，铝芯电缆的技术创新与规模化应用对降低电网投资成本、提升供电可靠性具有积极意义。例如，南方电网广东江门新会供电局110千伏黄冲站10千伏三村线改造工程就采用了10千伏铝芯电缆，不仅优化了电网网架结构，还显著提升了供电稳定性和可靠性，为当地3600余户村民提供了更加安全的用电保障。

然而，铝芯电缆也存在一些技术局限性。在导电性能方面，相同截面的铜芯电缆导电能力高于铝芯电缆，铜芯电缆的电阻率比铝芯电缆低约1.68倍，这意味着在传输相同电流时，铝芯电缆会有更高的能量损耗。在加工性能上，铝的延展性较差，机械强度低于铜，在导线绞合过程中容易出现毛刺、断丝等问题。此外，铝芯电缆的接头稳定性不如铜芯电缆，铝线在接驳端容易氧化，导致接触电阻增大、发热甚至引发事故，这一缺陷限制了铝芯电缆在某些关键领域的应用。

为了克服铝芯电缆的技术短板，近年来电缆行业在材料科学和工艺技术方面取得了显著进展。重庆科宝电缆等领先企业通过原材料定制选材、导体工艺优化和结构创新，显著提升了铝(合金)芯电缆在高温、高湿、高盐雾等恶劣环境下的耐久性能。特别是在架空绝缘铝芯电缆的耐久性提升方面，从材料选型到工艺优化的全链条技术创新，使得铝芯电缆的应用范围不断扩展。

从应用场景来看，铝芯电缆在不同电压等级的电力系统中各有侧重。在低压配电系统中，铝芯电缆因其经济性优势，广泛应用于建筑电气、工业厂房和城乡电网改造工程。在中高压领域，26/35kV的YJLV系列铝芯高压电缆通过交联聚乙烯绝缘和铜带绕包结构，具备了良好的电气性能和机械保护能力，适用于输配电能系统。这些高压铝芯电缆在正确安装敷设的条件下，运行寿命可达30年以上，敷设温度不低于0℃，最小弯曲半径根据芯数不同为电缆外径的15-20倍。

展望未来，随着配电网建设向高效、可靠、经济方向加速推进，铝芯电缆凭借其资源储量丰富、成本低、轻量化等优势，将迎来更广阔的应用前景。特别是在国家大力推动乡村振兴和新型城镇化建设的背景下，铝芯电缆将在农村电网改造、城市配电网升级等工程中发挥重要作用。同时，随着材料科学和制造技术的不断进步，铝芯电缆的性能短板将逐步得到克服，应用领域也将进一步拓展。

总体而言，铝芯电缆作为电力传输领域的重要材料，在当前资源节约型和环境友好型社会建设中具有不可替代的地位。通过持续的技术创新和规范化的施工管理，铝芯电缆必将在未来电力系统中发挥更加重要的作用，为经济社会可持续发展提供可靠的电力保障。

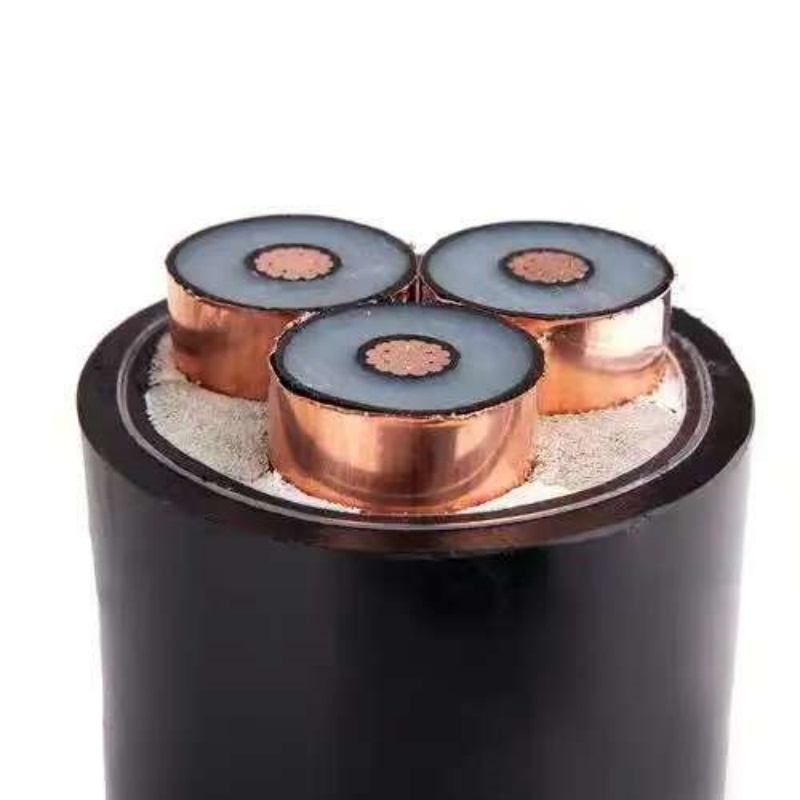

随着我国城市化进程的加速和用电需求的持续增长，城市电网改造已成为电力基础设施建设的重要任务。中压交联聚乙烯(XLPE)绝缘电力电缆因其优越的性能特点，在城网改造中得到了广泛应用，成为替代传统架空线路和油浸纸绝缘电缆的理想选择。本文将从城网改造的背景、中压交联电缆的技术优势、应用挑战以及未来发展趋势等方面进行全面分析。

一、城网改造背景与中压电缆需求

城市电网改造是我国电力系统现代化建设的重要组成部分。随着经济发展和城市用电需求的快速增长，传统城市电网在供电可靠性、安全性和容量方面已难以满足需求。城网改造的核心目标包括提高电网可靠性、优化供电结构、增强负荷能力以及改善城市环境景观。

在城网改造中，中压配电系统作为连接高压输电和低压用户的关键环节，其电压等级通常为10kV、20kV，部分大城市可扩展至35kV。中压电缆作为城网改造的主要设备，承担着电能传输的重要任务。根据国家标准《标准电压》(GB156)，中压配电电压为10kV、20kV，这一定位使得中压交联电缆在城网改造中具有广泛的应用前景。

二、中压交联电缆的技术优势

中压交联聚乙烯绝缘电力电缆相比传统电缆具有显著的技术优势，这也是其在城网改造中得到广泛应用的主要原因。

首先，交联聚乙烯电缆具有优异的电气性能。交联过程使聚乙烯分子形成三维网状结构，显著提高了绝缘材料的耐热性和机械强度。与充油电缆相比，交联聚乙烯电缆辅助设备少，安装与维护方便，且在特定防护条件下火灾危险较小，成为大城市中大容量电能传输进入城市负荷中心的地下输电系统的首选产品。

其次，交联电缆具有更好的环境适应性。特别是在我国北方地区，交联电缆可在零下45℃至零上100℃的极端温度范围内正常工作，不会发生脆性开裂或软化变形。同时，其良好的耐化学腐蚀性能和耐老化性能确保了电缆在复杂城市环境中的长期稳定运行。

第三，交联电缆的载流量大、损耗低。由于交联聚乙烯绝缘材料的介电常数和介质损耗角正切值较小，电缆在运行中的发热量较低，允许更大的载流量，有效提高了电网的传输效率。

此外，交联电缆还具有良好的机械性能和弯曲性能，便于在城市复杂环境中敷设，能够适应各种安装条件，如直埋、沟道敷设和电缆槽等多种敷设方式。

三、城网改造中中压交联电缆的应用挑战

尽管中压交联电缆在城网改造中具有诸多优势，但在实际应用过程中仍面临一系列挑战。

施工环境复杂是城网改造中面临的首要挑战。城市地下空间往往存在各类管线纵横交错的情况，电缆敷设受到空间限制。同时，施工区域通常场地狭长，作业点位分散，给工程管理及安全控制带来不便。在部分老旧城区，地下管网错综复杂，电缆路径规划难度大，施工过程中还可能遇到未知的障碍物，影响施工进度。

电缆回收与再利用问题也不容忽视。在电缆制造、施工和运行过程中难免会产生一些微观缺陷，导致电缆绝缘击穿。传统观念认为击穿的电缆部分不可继续使用，造成资源浪费。然而，随着技术的发展，交联聚乙烯中压电缆绝缘击穿后的修复已成为可能，通过去除击穿点附近的绝缘层，重新包裹绝缘材料并注入纳米高分子绝缘增强液，可有效修复报废电缆，降低城网改造成本。

试验检测标准的选择也是城网改造中的关键问题。交联聚乙烯电缆在直流电压下的电场分布与交流电压下不同，采用传统的直流耐压试验可能无法有效检测出绝缘薄弱区域，甚至在某些情况下会加速绝缘老化。因此，加强对交联聚乙烯电缆交流耐压试验的研究与应用成为城网改造中的重要课题。

四、中压交联电缆在城网改造中的创新应用

面对挑战，电力行业不断探索中压交联电缆在城网改造中的创新应用模式，取得了显著成效。

带电作业技术的广泛应用提高了城网改造的效率。以二连浩特市城网改造为例，当地供电公司在更换10千伏西建路公用环网柜时，采用带电作业方式避免了对周边用户停电的影响。针对跨路电缆直径粗、重量大的特点，作业人员利用绝缘斗臂车自带的小型吊装设备精准固定电缆头位置，确保断开瞬间受力平衡，并在电缆分离后加装临时电缆支架，为线路筑起安全防护网。这种带电作业模式既保证了施工安全，又最大限度减少了对用户的影响。

新型敷设技术的应用改善了电缆敷设条件。传统的电缆沟建造费用高且工期长，直埋方式又容易受到地下管线限制。SMC复合材料电缆槽作为一种新型敷设方式，具有投资少、施工快、安全可靠的特点。这种电缆槽重量仅为水泥电缆槽的十分之一，大幅减轻了工作强度，同时具有良好的绝缘性能、阻燃性能和耐温性能，有效解决了传统敷设方式的局限性。

耐压试验技术的创新提高了电缆质量保障水平。串并联谐振法在110kV长电缆耐压试验中的应用，有效解决了高电压电力电缆试验所需的设备容量问题。该方法通过调节电源频率和电感参数，使试验回路发生谐振，以较小的电源容量产生所需的试验电压，既降低了试验成本，又提高了试验的准确性和可靠性。

五、中压交联电缆的未来发展趋势

随着城网改造的深入推进和电力技术的不断创新，中压交联电缆将呈现以下发展趋势：

材料性能持续优化。未来交联聚乙烯绝缘材料将朝着更高耐温等级、更优电气性能和更强机械强度的方向发展。纳米复合绝缘材料的应用将进一步提升电缆的绝缘性能和抗老化能力，延长电缆使用寿命。

智能化监测技术普及。基于物联网技术的电缆状态监测系统将得到广泛应用，实现对电缆运行状态的实时监测和故障预警。通过温度监测、局部放电检测等手段，提前发现潜在隐患，提高电网运行可靠性。

绿色环保理念深入。电缆制造过程将更加注重环保和节能，减少有害物质使用，提高材料回收利用率。电缆敷设方式也将更加注重与城市环境的和谐统一，减少城市景观影响。

标准化体系完善。随着110kV及以下各级电压交联聚乙烯绝缘电力电缆订货技术条件的不断完善，电缆生产、安装和验收标准将更加规范，为城网改造提供更加可靠的技术保障。

六、结语

中压交联聚乙烯绝缘电力电缆凭借其优异的性能特点，已成为城网改造中的核心设备。在应用过程中，通过技术创新和工艺改进，不断克服施工环境复杂、试验标准选择、电缆回收利用等挑战，显著提高了城网改造的质量和效率。未来，随着材料科学的进步和智能化技术的发展，中压交联电缆将在城网改造中发挥更加重要的作用，为城市电网的安全、可靠、高效运行提供坚实保障，助力城市电力基础设施现代化建设，为城市高质量发展注入稳定的电力动能。

在现代工业自动化系统中，多芯控制电缆作为仪表信号传输的"血管"扮演着至关重要的角色。随着工业4.0和智能制造的快速发展，对信号传输的准确性、可靠性和抗干扰能力提出了更高要求。多芯控制电缆凭借其结构多样、性能稳定的特点，已成为工业领域中不可或缺的基础元件。

多芯控制电缆的基本特性与结构

多芯控制电缆是一种专门用于仪表、仪器及其他电器设备中信号传输及控制线路的电缆产品。其交流额定电压通常为500V以下，线芯长期工作温度不超过70℃，敷设温度不低于0℃。电缆允许弯曲半径一般不小于电缆外径的6倍，而有铠装或屏蔽结构的电缆则需不小于外径的12倍，确保在复杂环境中的安装灵活性。

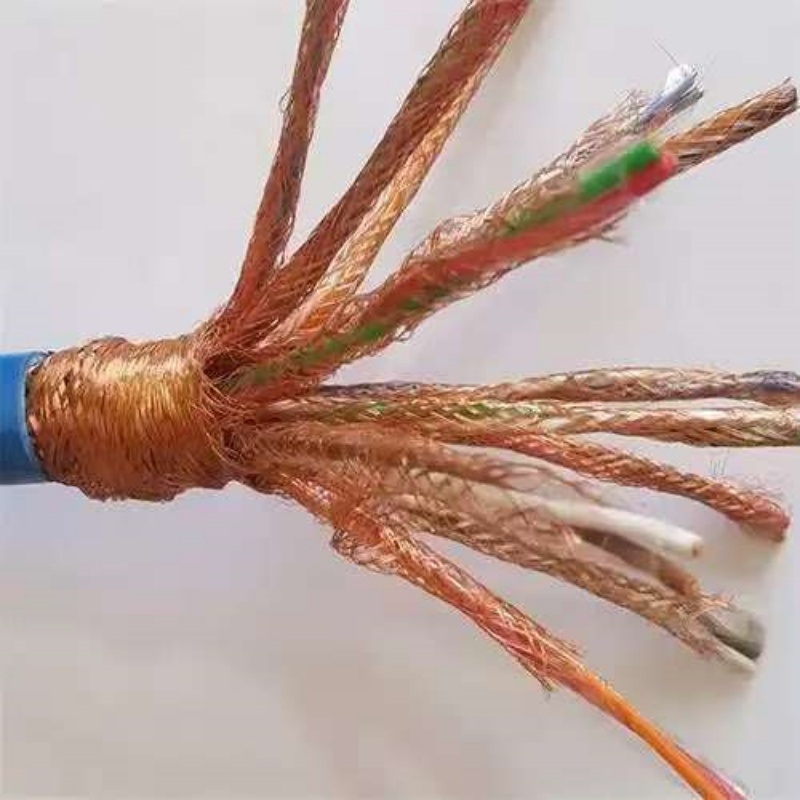

从结构上看，多芯控制电缆由导体、绝缘层、屏蔽层和护套组成。导体多采用多股柔性无氧铜丝或镀锡铜丝绞合，确保良好的导电性和柔韧性；绝缘层通常采用特殊改性耐寒橡胶或聚氯乙烯材料，提供电气绝缘和保护；屏蔽层则采用铜丝编织或铜带屏蔽，有效抵御电磁干扰；护套多为特殊改性耐寒橡胶或聚氯乙烯，增强耐磨、耐油、耐寒性能。

多芯控制电缆在仪表信号传输中的优势

多芯控制电缆在仪表信号传输中展现出诸多优势。首先，其多芯结构能够实现多路信号的并行传输，大大简化了系统布线复杂度。例如，一根37芯电缆可同时传输数十路信号，相比传统单芯电缆方案，显著减少了电缆槽架空间占用和安装成本。

其次，多芯控制电缆具备优异的抗干扰性能。通过编织屏蔽或对绞屏蔽设计，能够有效抑制电磁干扰(EMI)和射频干扰(RFI)，确保信号在长距离传输过程中的完整性和准确性。在石油、化工、发电、冶金等强电磁干扰环境中，这一特性尤为重要。

第三，多芯控制电缆的机械性能出色。通过增加抗拉件镀锌钢丝绳或采用钢带铠装结构，增强了对拉力、压力和磨损的抵抗能力，同时保持良好的柔软性，特别适合往返移动、频繁弯曲的场合。某些特殊型号的电缆甚至可适应零下60度的低温环境，在极寒条件下仍能稳定工作。

多芯控制电缆的主要类型与应用场景

根据不同应用需求，多芯控制电缆形成了多种类型：

1. 普通控制电缆：如YVV、RVV系列，适用于一般固定敷设场合，提供基本的信号传输功能。

2. 屏蔽控制电缆：如YVVP、RVVP、KVVP系列，增加了屏蔽层，适用于存在电磁干扰的环境，保证信号质量。

3. 铠装控制电缆：如KVVP2-22、YVGRP22系列，具有钢带铠装结构，能承受较大机械外力，适用于直埋或易受物理损伤的场合。

4. 耐高温控制电缆：如KFF系列，采用特殊绝缘和护套材料，可在高温环境中稳定工作。

5. 本安信号电缆：如JVPV22系列，专为本质安全电路设计，具有防爆性能，适用于石油化工等危险场所。

在实际应用中，多芯控制电缆广泛用于以下场景：

• 工业自动化控制系统中的传感器、PLC、DCS与执行器之间的信号传输

• 发电、冶金、石油、化工等行业的检测和控制用计算机系统

• 消防与保安系统保护回路的控制及动力传输

• 高低温环境中的信号检测

• 需要抗辐射干扰的特殊工业环境

多芯控制电缆的选型与安装要点

正确选型和安装多芯控制电缆对系统性能至关重要。选型时需考虑以下因素：

• 传输信号的类型和频率要求

• 工作环境温度、湿度及腐蚀性介质

• 电磁干扰强度

• 机械应力条件

• 电压等级和载流量要求

安装过程中，应遵循以下原则：

1. 动力电缆与信号电缆应分槽或分层布线，避免电磁干扰

2. 弯曲半径应符合要求，避免过度弯曲损伤电缆

3. 屏蔽层应良好接地，确保抗干扰效果

4. 在恶劣环境中应选择具有相应防护等级的电缆型号

5. 接线端子应牢固可靠，接触良好

随着工业自动化水平的不断提高，多芯控制电缆也在持续创新发展。未来，更高带宽、更强抗干扰能力、更小尺寸的电缆产品将不断涌现，满足工业互联网和智能制造对信号传输的更高要求。同时，环保型、可回收的电缆材料也将成为行业发展趋势，推动工业控制系统的可持续发展。

综上所述，多芯控制电缆作为工业自动化系统的"神经网络"，在仪表信号传输中发挥着不可替代的作用。通过合理选型和规范安装，确保信号传输的稳定可靠，为工业生产的安全高效运行提供坚实保障。

在电力传输领域，架空绝缘导线作为一种重要的电力传输介质，其安全性和可靠性直接关系到电网的稳定运行。其中，1kV低压架空绝缘导线以其独特的优势，在城市配电网、农村电网以及各种特殊环境中得到了广泛应用。本文将全面介绍1kV低压架空绝缘导线的特点、技术参数、应用场景及未来发展前景。

一、产品概述与基本特性

1kV低压架空绝缘导线，型号通常为JKLYJ，是专为额定电压1kV及以下架空电力线路设计的绝缘导线。这种导线采用铝芯作为导体，外层包裹交联聚乙烯绝缘材料，具有良好的电气性能和机械强度。与传统的裸导线相比，架空绝缘导线在外层增加了绝缘层，能够有效防止因树枝接触、异物搭接等引起的短路事故，显著提高了供电可靠性。

JKLYJ系列导线的导体采用高纯度铝材，纯度达到99.99%，确保了导线的导电性能和长期稳定性。绝缘层采用交联聚乙烯材料，具有优异的耐热性、耐老化性和耐候性，能够在各种恶劣环境下保持稳定的性能。导线的结构设计工整紧密，外层耐热、耐压、耐腐蚀、耐应力开裂，确保了导线的使用寿命和安全性能。

二、技术参数与性能指标

1kV低压架空绝缘导线的主要技术参数如下：

1. 额定电压：0.6/1kV

2. 导体材质：铝芯

3. 绝缘材料：交联聚乙烯（XLPE）

4. 长期允许工作温度：不超过90℃

5. 短路时最高温度：不超过250℃（持续时间不超过5秒）

6. 敷设温度：不低于-20℃

7. 允许弯曲半径：电缆外径D<25mm时，不小于6D；电缆外径D≥25mm时，不小于12D

常见的1kV低压架空绝缘导线规格包括25mm²、35mm²、50mm²、70mm²、95mm²、120mm²等，每种规格都有其特定的导体结构、导体外径、电缆外径和重量。以JKLYJ-1*70为例，其导体结构为19/2.16mm，导体外径10mm，电缆外径18.4mm，重量365.7kg/km。

三、产品优势与特点

1kV低压架空绝缘导线相比传统裸导线具有以下显著优势：

1. 安全性高：绝缘层能有效防止触电事故和短路故障，特别是在人员密集区和树木较多的地区，能够显著降低安全隐患。

2. 可靠性好：绝缘层能够抵抗环境污染、潮湿和氧化，减少因环境因素引起的线路故障。

3. 敷设简便：与地下电缆相比，架空绝缘导线的架设更加简便，建设成本较低，适用于地形复杂或地下敷设困难的地区。

4. 维护成本低：绝缘导线的使用寿命长，故障率低，维护成本相对较低。

5. 节能环保：采用高纯度铝导体，电阻小，能量损耗低，符合节能减排的要求。

6. 适应性强：能够适应各种复杂环境和气候条件，在城市、农村、工业区等不同环境下都能正常工作。

四、应用场景

1kV低压架空绝缘导线广泛应用于以下场景：

1. 城市配电网：在城市市区，由于建筑物密集、人员活动频繁，架空绝缘导线能够有效减少触电和短路事故，保障城市供电安全。

2. 农村电网：在农村地区，地形复杂，树木较多，架空绝缘导线能够有效防止因树木接触引起的线路故障，提高农村电网的可靠性。

3. 工业区：在工业区，特别是存在腐蚀性气体或粉尘的环境中，架空绝缘导线能够抵抗环境污染，确保电力供应的稳定性。

4. 林区：在林区，架空绝缘导线能够有效防止因树木生长引起的线路故障，减少森林火灾风险。

5. 高层建筑：在高层建筑群中，架空绝缘导线能够满足高可靠性的供电需求。

6. 临时供电：在施工、活动等临时供电场合，架空绝缘导线能够快速搭建，提供可靠的电力支持。

五、安装与维护要点

1kV低压架空绝缘导线的安装与维护需注意以下要点：

1. 安装规范：严格按照相关标准和规范进行安装，确保导线的弧垂、间距等参数符合要求。

2. 绝缘处理：导线连接处需进行绝缘处理，防止接触不良和短路。

3. 定期检查：定期检查导线的绝缘层是否有破损、老化等情况，及时处理隐患。

4. 防雷措施：在雷暴多发地区，应采取适当的防雷措施，如安装避雷器等。

5. 树木管理：在树木较多的地区，应定期修剪树木，保持导线与树木的安全距离。

6. 负荷监测：定期监测导线的负荷情况，避免过载运行。

六、市场现状与发展趋势

随着电力行业的快速发展和城市电网改造的深入推进，1kV低压架空绝缘导线的市场需求持续增长。目前，国内外众多电缆生产企业都在积极开发和生产架空绝缘导线产品，产品质量和技术水平不断提高。

未来，1kV低压架空绝缘导线的发展趋势主要体现在以下几个方面：

1. 高性能化：开发具有更高绝缘性能、更强耐候性和更长使用寿命的新型绝缘材料。

2. 轻量化：通过优化设计和材料，减轻导线重量，降低架设难度和成本。

3. 智能化：集成智能监测技术，实现对导线运行状态的实时监控和故障预警。

4. 环保化：采用更加环保的材料和生产工艺，减少对环境的影响。

5. 标准化：进一步完善产品标准，提高产品的通用性和互换性。

七、结论

1kV低压架空绝缘导线凭借其安全性高、可靠性好、安装简便、维护成本低等优势，在电力传输领域发挥着重要作用。随着技术的不断进步和市场需求的持续增长，架空绝缘导线将在未来得到更加广泛的应用。作为电力传输的重要介质，1kV低压架空绝缘导线将继续为电力系统的安全稳定运行提供有力保障，为经济社会的发展提供可靠的电力支持。
